在新能源汽车充电桩、光伏储能系统、数据中心、通信基站等直流应用场景快速发展的背景下，直流电能计量设备的地位日益凸显。直流多功能电表作为这一领域的关键设备，正在被越来越多的工程技术人员所关注。
一、什么是直流多功能电表？

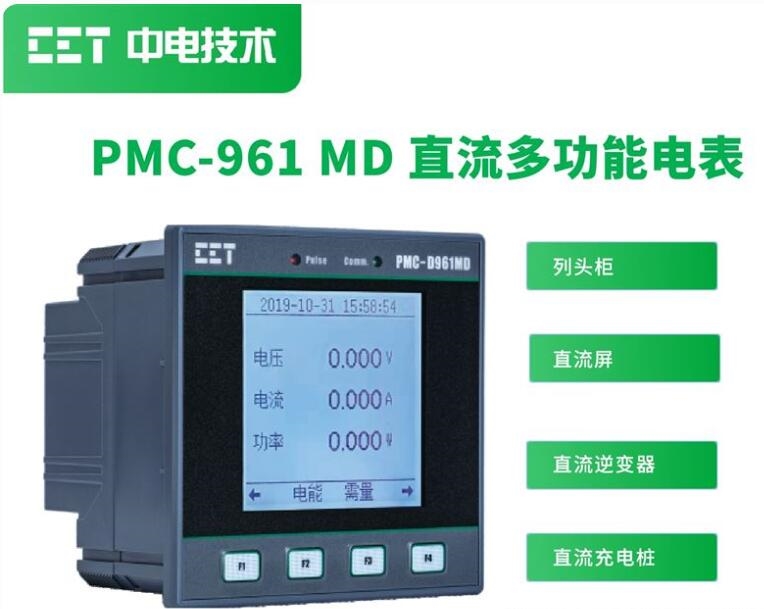

直流多功能电表是一种专门用于直流电力系统电量参数测量、监测与控制的智能化仪表。与传统的直流电压表或电流表不同，它不仅能测量电压和电流，还能完成电能计量、功率计算、需量统计、事件记录等多项功能。
从结构上看，直流多功能电表通常由高精度采样电路、微处理器、显示单元和通信接口等部分组成。装置采用微处理器进行采样计算，具有精度较高、运行稳定、操作便捷等特点。市面主流产品一般具备大屏幕液晶显示、RS-485通信以及以太网接口，部分型号还支持无线通信。
二、核心功能一览
直流多功能电表的核心价值在于“多功能”三个字。不同厂家、不同型号的产品在功能配置上有所差异，但以下功能基本构成了主流产品的标配。
1、电量测量与电能计量：这是最基本也是最核心的功能。直流多功能电表可实时测量直流电压、电流、功率等参数，同时完成正向和反向电能计量。在光伏储能等需要双向计量的场景中，反向电能计量功能尤为关键。
2、需量计算与最值记录：能够统计指定时间段内的需量（即平均功率），并记录电压、电流、功率的最大值和最小值。这对评估设备负载能力和识别异常运行状况具有实际意义。
3、事件记录与数据冻结：支持开关量事件记录、编程事件记录，以及数据瞬时冻结和定时冻结功能。当系统出现异常时，这些记录可作为故障溯源的重要依据。
4、通信与扩展功能：主流产品配备RS-485通信接口，支持Modbus-RTU、DL/T645-2007等协议，可与工控设备或计算机连接组成测控系统。部分产品还提供开关量输入/输出、模拟量输出、继电器报警输出等扩展功能。
三、主要应用场景
直流多功能电表的应用范围相当广泛，以下几类场景是目前最主要的使用领域。
1、新能源汽车直流充电桩：这是直流多功能电表增长最快的应用领域之一。在电动汽车充电系统中，直流充电桩将三相交流电转换为直流电能，在直流母线的输出侧需接入直流电表，用于对输出电能进行计量。直流电能表在充电桩中的角色可以概括为完成合法计费、能量统计、设备监控与运营管理的核心计量节点，是充电桩对外提供充电服务的“计量基准”和“收费依据”。
2、光伏发电与储能系统：在光伏发电系统中，直流电表可测量太阳能电池板输出的直流电能，用于评估发电效率和收益计算。在储能系统中，双向计量功能可精确计量电池的充放电电量，是评估系统效率、进行峰谷套利和经济效益分析的关键依据。
3、通信基站与数据中心：基站设备布局紧凑、空间有限，要求直流电表体积小巧，同时具备较强的抗电磁干扰能力。数据中心的高压直流供电系统同样需要可靠的直流计量设备。
4、工业直流系统与直流配电：包括冶金、化工、轨道交通（地铁牵引系统）、直流屏、蓄电池等场合。随着直流配电技术的发展和推广，这一领域的应用需求也在持续增长。
四、选型指南：如何选择适合的直流多功能电表？
面对市场上众多型号和品牌，如何选出适合自身需求的产品？以下从几个维度加以分析。
1、明确应用场景和功能需求：选型的第一步是确定直流电表将应用于何种系统。不同场景的核心需求各有侧重——充电桩场景对性价比和认证完整性要求较高，光伏储能场景关注高压监测能力，基站场景强调体积小巧和抗干扰性能，直流配电场景则需要兼容较宽的电压范围。
2、确定精度等级：直流电能表的精度等级主要分为0.5级和1级。在需要较高精度的场合（如科研实验、高精度测试），应选择0.5级的产品；而在一般工业和商业应用中，1级精度通常已能满足需求。
3、选择安装方式：直流电表的安装方式主要有三种——壁挂式、嵌入式和导轨式。导轨式（DIN35mm标准）安装简便、节省空间，适合配电柜等空间有限的场合；嵌入式（开孔面板式）适合在配电柜门板等位置安装；壁挂式则适用于独立安装的场合。
4、选择电流采样方式：直流电流的测量通常有两种方案——分流器和霍尔传感器。分流器方案基于电阻原理，成本较低、精度较高，适用于中小电流场景；霍尔传感器采用无接触式测量，安全性好、适合较大电流测量，常用于高压场景。
5、考虑通信协议兼容性：确认所选电表支持的通信协议（如Modbus-RTU、DL/T645-2007、DL/T698等）是否与现有监控系统兼容，避免因协议不匹配导致无法集成。
五、安装与使用注意事项
正确安装和使用直流多功能电表，对保障计量准确性和设备长期稳定运行有着直接影响。
1、安装位置与环境要求：应选择干燥、无强磁场干扰、无腐蚀性气体的位置安装。建议安装在室内或具有防雨能力的表箱内，安装高度一般不低于2米。新表安装使用后，建议修改编程密码并妥善保管，避免后期无法对电表进行设置。
2、接线规范：务必按照端子盖上的接线图正确连接电源线、信号线和接地线，注意正负极性，防止接错。电流信号采样线建议使用屏蔽双绞线，以减少电磁干扰。接线完成后应仔细检查是否牢固，避免虚接或短路。
3、安全操作：安装前应确保所有设备断电，安装过程中避免触碰电表的裸露导电部分，所有接线应符合电气安全标准。安装完成后进行通电测试，确认电表工作正常、显示准确，并根据实际需求设置变比、报警阈值等参数。
六、行业标准与发展趋势
随着直流电能计量领域的快速发展，相关的国家和行业标准也在不断完shan。目前，直流电能表需符合的标准包括GB/T 33708-2017《静止式直流电能表》、Q/GDW1825-2013《直流电能表技术规范》、GB/T 29318-2012《电动汽车非车载充电电能计量》等。
2025年10月，GB/T 33708.3—2025《直流电能测量设备 第3部分：直接接入静止式电能表（0.5级和1级）》正式发布，将于2026年5月1日起实施。该标准修改采用IEC国际标准，有助于使我国直流电能测量设备与国际接轨，为相关产品的出口创造条件。
从应用趋势来看，直流多功能电表正朝着高精度、智能化、多协议兼容、一体化集成的方向持续演进。在光伏直流侧、储能BMS、充电桩、直流配电系统等领域，直流电表正从单一的计量设备逐步升级为能源管理系统的核心感知节点。
