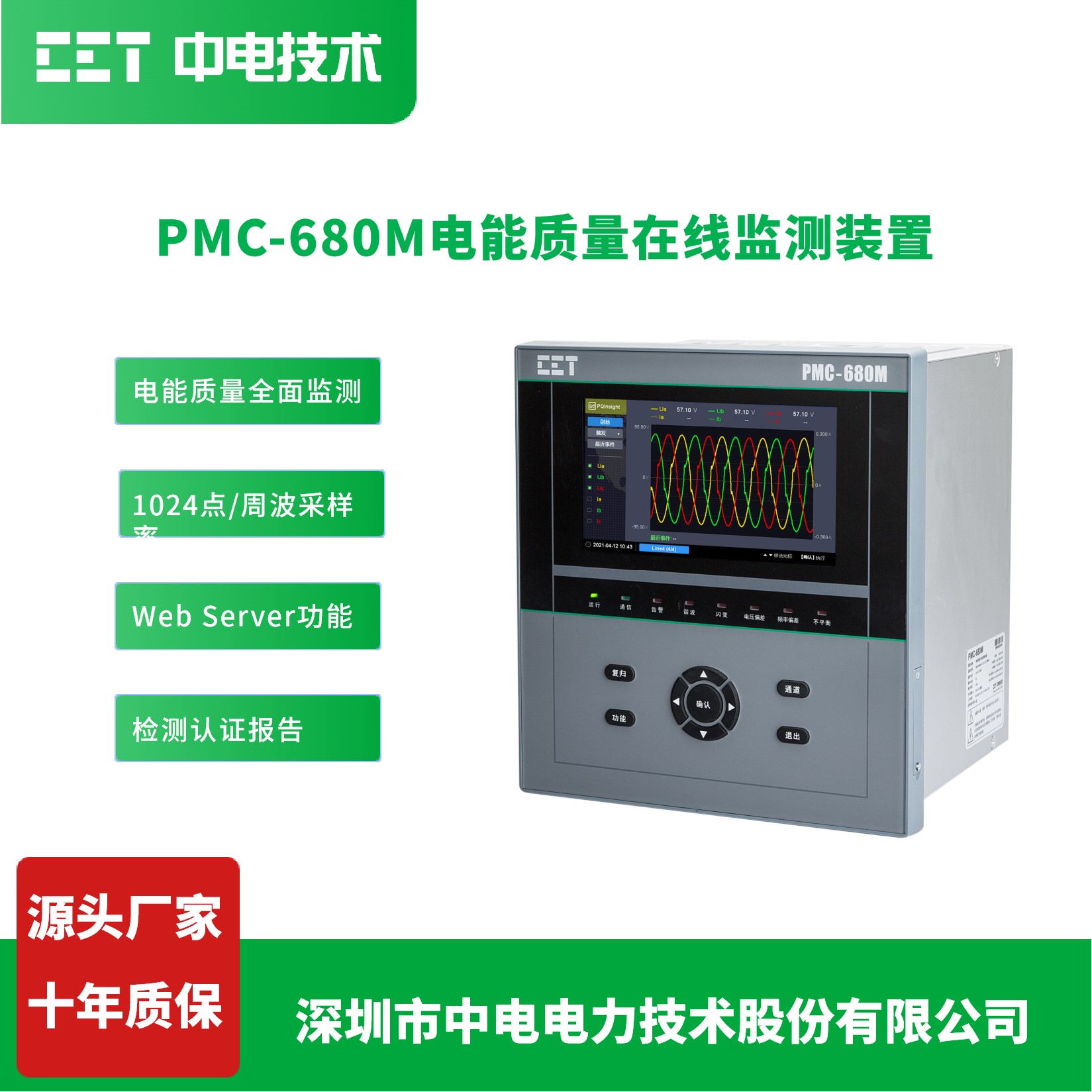

随着智能电网、工业智能制造与新能源并网快速发展，电能质量稳态、暂态、瞬态扰动问题愈发突出，高精度、全维度的在线监测设备成为电力运维标配。CET 中电技术 PMC-680M 电能质量在线监测装置凭借硬核采样性能、模块化设计、全协议兼容能力，广泛适配变电站、工业厂区、数据中心、新能源电站等场景，是仪表行业电能质量监测优选设备。
作为中电技术自主研发的新一代监测装置，PMC-680M 严格遵循电能质量七项国标及 IEC 国际标准，集谐波分析、波形采样、电压暂升暂降记录、闪变监测、三相不平衡测量、瞬态捕捉、事件录波、精准计量控制于一体，一站式满足电力系统电能质量合规监测、故障溯源与数据评估需求。
在核心监测性能上，这款装置亮点十足。搭载1024 点 / 周波超高采样率，稳态波形采样达 63 点 / 周波，可精准监测高次谐波与间谐波；支持20μs 超短子周波瞬态捕捉，能精准抓取小于 0.5 周波的电压瞬变，不漏过细微电网扰动。同时兼容 ITIC、SEMI F47 标准曲线，可直观评估供电电压扰动水平，冲击电流阈值 100%~500% In，有效规避电机启动、断路器跳闸引发的电压暂降隐患。
装置采用模块化可自由配置设计，灵活适配单回路、多回路监测场景，无需冗余改造即可匹配不同现场接线需求，为用户提供高性价比回路配置方案。测量精度达到行业顶尖水准，电能计量精度高达 0.2S 级，电压电流测量误差 ±0.1%，谐波、间谐波符合 IEC 61000-4-30 A 级标准，频率、功率、不平衡度等参数测量分辨率可达 0.001 级，满足高精度仪表监测严苛要求。
通信与智能化配置拉满行业标准，全面支持IEC61850、Modbus TCP/RTU主流规约，配备 2 路以太网、2 路 RS-485 串口及 1 路 USB 接口，组网便捷高效。内置 Web Server 功能，通过 IE10、谷歌、火狐等浏览器即可远程查看矢量图、实时波形、电能质量数据，在线设置设备参数，大幅降低现场运维难度。
存储与记录能力十分强悍，单回路可存储 500 条高采样率波形记录、128 条有效值记录，事件记录时间分辨率达 1ms，可长期留存监测事件、装置日志；支持日 / 周 / 月 / 季 / 年电压合格率统计，数据存储时长可达 1 年，录波数据兼容 COMTRADE、PQDIF 通用格式，便于后台数据分析与溯源。
在安全防护与硬件适配方面，PMC-680M 通过中国电力科学院信息安全检测，具备物理安全、IEC61850 服务认证、Web 界面多重防护，杜绝非授权操作。配备 16 路开关量输入、8 路继电器输出，可选配 4 路 4~20mA 直流模拟量输入；支持 GPS、SNTP、IEEE 1588 等多方式对时，IEEE 1588 对时误差低至 80μs。工作电源 88-286VAC/DC 自适应，宽温运行 - 25℃~+70℃，电磁兼容全项达 3-4 级标准，适配高低温、强电磁干扰等复杂工业现场。
目前该装置已通过国网电科院、全球能源互联网研究院多项型式检验，符合国网、南电网际技术规范，凭借高精度采样、全功能监测、易组网易运维的优势，成为电力仪表领域电能质量在线监测、故障分析、能效管控的核心设备，助力各行业实现电网电能质量精细化管控。
